次世代地球環境仕様【プレート&シェル熱交換器】

プレート&シェル熱交換器は、多管式の堅牢さとプレート式の効率を
兼ね備えた高効率&コンパクトな次世代熱交換器です。

フィンランド発バーテルスのプレート&シェル熱交換器は、北欧ならではの叡知とアイデアが凝縮された画期的な熱交換器。
高性能&コンパクトな次世代地球環境型の熱交換器として、1990年の発売以来、世界各国で40000台以上の稼働実績を誇ります。
エネルギー、化学、食品などの各種プラント、冷凍設備、オフショア、船舶設備など、幅広い業界から高い評価を受けています。

プレート&シェル熱交換器

特徴

1、多管式に比べ約1/5のサイズとなるので、設備及び保温工事が大幅に削減される。
2、高級材を使用する場合、サイズが小さいので材料費が抑えられる。
3、パッキンレス構造のため、漏れの心配がない。
4、乱流を起こしやすい構造のため、K値が多管式と比べ約3~5倍。
5、セルフクリーニング効果があるのでクリーニング頻度が減り、メンテナンスコストが削減できる。
6、容量が小さくなるため、PV値が小さくなり、適用法規を簡易なものに変更できる場合がある。

プレート&シェル熱交換器

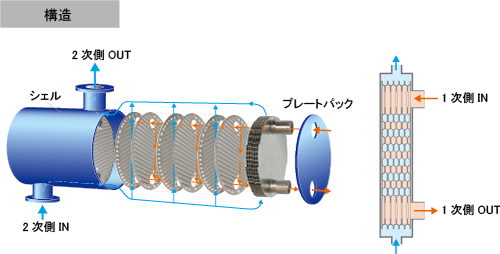

構造

プレート&シェル熱交換器

激しい温度変化・圧力変化や凍結にも強い高耐久構造

円形プレートは、熱応力が均一に分散し、負荷が一箇所に集中しない理想的な形状です。しかもプレートパックはシェルの中で長手方向・垂直方向に伸縮するので、激しい温度変化にも対応します。
全自動溶接を採用し、残留応力が少ない構造となっています。

プレート&シェル熱交換器

高い効率を長期にわたって低コストで維持

プレートを交互に重ねることにより、幾何学構造の流路が形成されます。これにより強力な乱流が生じ、優れた熱効率が得られます。 乱流はセルフクリーニング効果を発揮し、伝熱面へのスケール付着を低減するので、長期にわたって性能低下なく安定した運転を可能にします。

プレート&シェル熱交換器

各種破壊テストで堅牢性を実証

圧力繰り返しテストを行った結果、8万回以上の繰り返しに耐える事が実証されました。

プレート&シェル熱交換器

カスタマイズ設計・製作

プレート&シェル熱交換器

PSHE全溶接タイプ

全溶接なので、毒性ガスでも外部への漏れがありません。
■液/液プロセス ■コンデンサ ■エバポレータ ■カスケード ■ガス/液プロセス

PSHE開放タイプ

プレートパックの抜き出しが可能なので、検査やクリーニングなどのメンテナンスが容易です。
■液/液プロセス ■コンデンサ ■エバポレータ ■カスケード ■高汚れ環境仕様 ■ガス/液プロセス

基本仕様

能力~200MW/unit
設計圧力~10Mpa
設計温度-80℃~+600℃
プレート材質SUS316L(標準)、チタン、ハステロイ、ニッケル、SMO254等
プレートサイズ直径190~1358㎜まで8種類のサイズがあり、ご希望の仕様に合わせて最適なサイズを選定
プレート枚数最大1000枚のプレートパックが製作可能
適用法規圧力容器構造規格、高圧ガス保安法冷凍則、高圧ガス保安法特定設備、電気事業法などの国内法規、および各船級規格に対応

※ただし、適用法規によっては上記仕様と異なる場合もあります

型式伝熱面積/プレート㎡プレート側ノズル径㎜シェル側ノズル径㎜
PSHE20.0322520~80
PSHE30.0765025~250
PSHE40.158025~300
PSHE50.2610025~350
PSHE60.3512525~500
PSHE70.4615025~500
PSHE90.8020025~700
PSHE141.5530025~1000

用途例

化学プラント、エネルギー(バイナリー発電等)、冷凍など、新しい分野にも需要が拡大しています。

各種プラント設備

■化学プラント ■食品プラント ■製薬プラント ■バルブ工場 ■産業機械

プレート&シェル熱交換器

プラント&シェル熱交換器は、従来多管式でしか対応できなかった高温・高圧仕様にも対応できます。コンパクトなので、特にチタン等の特殊材仕様の場合に初期コストを大幅に抑えられます。
またガスケット不要で経年劣化も少ないので、維持コストも削減でき、経済的なプラント運転が可能です。

・ヒーター ・クーラー ・ コンデンサ ・エパポレータ ・エコノマイザ ・デスーパーヒーター

プレート&シェル熱交換器

エネルギー設備

■火力発電所 ■バイナリー発電 ■ORC発電

プレート&シェル熱交換器

プレート&シェル熱交換器は、縦置き、横置きと自由なレイアウトが可能なので、エネルギー設備や空調設備の省スペース化に最適です。
蒸気加熱などの過酷な熱疲労にも耐え、流体の滞留時間も短いので、瞬時にスタートアップできます。
2~3℃程度の小さな温度差の流体でも効率よく熱交換できます。

・ヒーター ・クーラー ・コンデンサ ・エパポレータ

プレート&シェル熱交換器

冷凍設備

■スケートリンク ■倉庫産業

プレート&シェル熱交換器

冷凍設備にも数多くの実績を持つプレート&シェル熱交換器は、応力変化に強い丸プレートと、伸縮を吸収する外測シェル構造で、大きな温度変化にも対応。
さらに全溶接&コンパクト構造なので、冷媒の量が少なく、漏れに対しても堅牢です。
地球環境に優しい代替冷媒、自然冷媒にも対応しています。

・クーラー ・カスケード ・コンデンサ ・エバポレータ

プレート&シェル熱交換器

オフショア・船舶設備

■石油・ガスプラント ■船舶

プレート&シェル熱交換器

プレート&シェル熱交換器は、多管式に比べ設置がスペースが約5分の1と非常にコンパクト。
しかも円形構造なので、高さ方向に有効な空間が確保でき、設置スペースに制約のあるオフショア、船舶設備に最適です。
また温度や圧力の繰り返し変動にも高い安全性を有しているので、起動発停の多い船舶設備に最適です。

・オイルヒーター&クーラー ・LPGクーラー&ヒーター ・LPGコンデンサ ・クリードオイルクーラー&ヒーター ・ガスクーラー&ヒーター
