緊急用シャワーブース ステンレス製最新型【EシャワーⅢ】

緊急用シャワーブースは、有機溶剤などの人体に有害な化学物質を万が一浴びてしまった際に緊急に素早くその場で洗い流すための装置です。
シャワーの水が周囲に飛び散らないように、ブースで囲われています。
通常時には必要がないものですが、いざ事故があった際に被害を最小限にとどめることができます。
※本製品にて流水を十分に浴びた後は、医療機関などで必ず適切な処置を受けてください。

緊急用シャワーブース

本ページでご紹介する「E シャワーⅢ」はステンレス製最新型の緊急用シャワーブースです。

仕様

■重量約200kg

■本体サイズW880×D880×H2,230mm

※製品仕様及び数値は品質改善のため、予告なく変更することがあります。

EシャワーⅢの特徴

緊急用シャワーブース_本体
短納期に対応可能

国内で製作しています。量産型のため、短納期でご対応します。

オールステンレス製のブースパネル採用

頑丈で錆びにくい。清掃しやすい。美観性に優れています。

排水配管埋設工事は不要

〈現地での施工〉
1)アンカーボルトによるブースの固定
2)給水口と排水口の接続

ANSI規格に準じる大流量シャワー、洗眼器

1)シャワー流量:75.7L/min
2)洗眼器流量:1.5L/min
→ 上記の流量で流せる仕様になっていますが、お客様のユーティリティ設備の給水圧力及び流量によって変わります。(緊急用シャワーヘッドは80L/min 以下での使用をお勧めします。)

給水・排水の方向を自由に選べる

注文する際に、給水・排水の方向を「左・右・後」から自由に選べます。

各部品、仕様

本体 SUS304、〈寸法〉W880×D880×H2,230
シャワーヘッド SUS304
シャワーヘッド配管 SUS304、〈寸法〉R1B(25A)
バルブ開閉引き棒 SUS304、樹脂製取手
洗眼器 SUS304
※標準で洗眼器が付きます。オプションで洗眼器無しにも変更できます。
洗眼器用ボールバルブ SUS304(SCS13A)、プッシュプレート付き
折戸 アルミ材、〈寸法〉W750×H1,835mm
※緊急着脱機構・チャイルドロック機構付き。
折戸用窓 樹脂板、半透明
グレーチング SUS304、〈寸法〉W850×D850×H25mm(2分割)、〈板厚〉1.5㎜
洗眼器用配管、グローブバルブ SUS304(SCS13A)、〈寸法〉Rc1/2B(15A)
排水口 SUS304、〈寸法〉R2B(50A)
ドレン槽 SUS304

▼洗眼器
緊急用シャワーブース_洗眼器

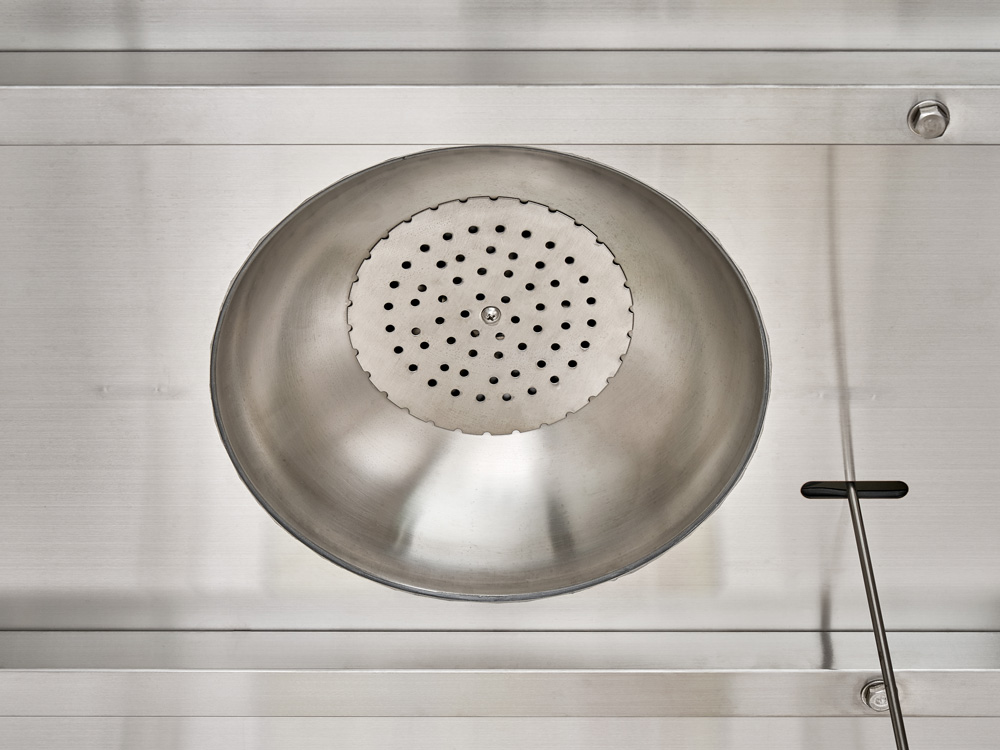

▼シャワーヘッド
緊急用シャワーブース_シャワーヘッド

▼折戸
半透明のため、使用者の存在が外から確認できます。
緊急用シャワーブース_折戸

▼グレーチング
緊急用シャワーブース_グレーチング

▼EシャワーⅢの背面写真
緊急用シャワーブース_排水口

納入実績

主な納入工程 エッチング・レジスト除去工程 、容器加圧滅菌工程 、酸洗工程 、有機溶剤使用工程、混合工程 、充填工程 等

主な納入企業 電機メーカー、化学メーカー、航空機メーカー、電子部品メーカー、自動車メーカー、製鉄メーカー、飲料・食品メーカー、商社 等

事例:「緊急用シャワーブース(安全・洗顔・薬剤洗浄)―薬剤を浴びた時の緊急処置」へ

使い方

薬剤を浴びてしまったら
1,すぐシャワーブースに入ります。
2,バルブ引き棒を下に引きます。(扉を閉めると、周囲に水が飛び散りません)
3,シャワーヘッドから水が出ます。
4,バルブ引き棒を上に押し戻すと水が止まります。
5,応急措置後必ず医療機関を受診してください。

御見積のご依頼とご注文

なるべくコストを抑えたい場合、【EシャワーⅡ】(FRP仕様)をお勧めします。一方、納期は2~3ヶ月かかる可能性があります。
短納期でのご検討の場合、【EシャワーⅢ】(ステンレス仕様)をお勧めします。
詳細について気軽にお問い合わせください。

お問い合わせフォームはこちらから

また、FAXでのお見積依頼も承っております。

設置義務

化学物質を取り扱う環境での労働災害対策として、洗身・洗眼する装置の設置が法令、制度および指針により設置が求められます。

(経済産業省ホームページより)

特定化学物質障害予防規則(特化則)

(洗浄設備)
第三十八条 事業者は、第一類物質又は第二類物質を製造し、又は取り扱う作業に労働者を従事させるときは、洗眼、洗身又はうがいの設備、更衣設備及び洗たくのための設備を設けなければならない。
2 事業者は、労働者の身体が第一類物質又は第二類物質により汚染されたときは、速やかに、労働者に身体を洗浄させ、汚染を除去させなければならない。
3 労働者は、前項の身体の洗浄を命じられたときは、その身体を洗浄しなければならない。

化管法SDS制度

(SDS省令改正(令和4年3月31日公布))
第三条 指定化学物質等取扱事業者は、法第十四条第一項又は第二項の規定に基づき提供する指定化学物質等の性状及び取扱いに関する情報に次の事項を含めなければならない。
  三 当該指定化学物質等により被害を受けた者に対する応急処置

対象化学物質 第1種指定化学物質の515物質、第2種指定化学物質の134物質。
(トルエンなど石油系化学物質、ダイオキシン、ヒドラジン、鉛、水銀、金属化合物、等)
※2023年4月1日より施行

よくあるご質問

緊急シャワーの規格はありますか?

日本ではJIS規格による規定がないため、一般的には米国規格協会ANSIによって制定されたANSI Z358.1「緊急用洗眼器とシャワー装置に関する米国規格」が目安にされています。ANSI規格は日本でのJIS規格に相当するものです。

■ 「ANSIアンシー規格(米国規格協会制定)Z358.1」
「洗眼器は給水圧力0.2Mpa以上、1.5L/min以上の流量を確保し、15分以上持続して流水が供給できること。緊急用シャワーは羅災場所から10秒以内に到着できる場所に設置し、トライアングルの引き棒をひくことで、1秒以内に作動しなければならない。
15分以上流水が供給できること、給水圧力が0.2Mpa以上、75.7L/min以上の流量を確保すること。週に一度の通水テストを実施すること。」

納期はどれくらいかかりますか?

お気軽にお問い合わせください。

固定方法を教えて下さい。

M12X70のSUS製オールアンカー(標準付属品)4本にて地面(強固な場所)に固定して頂く方法を標準としています。その他の固定方法はお問い合わせください。

温水は使用可能ですか?

温水は使用可能ですが、本製品には温度調整機構はありません。水温に関しては、お客様のユーティリティ設備にてご対応を願い致します。

排水口の方向は変更可能ですか?

はい、給水・排水口の方向は注文時に「左・右・後」から自由に選べます。

御見積のご依頼とご注文

なるべくコストを抑えたい場合、【EシャワーⅡ】(FRP仕様)をお勧めします。一方、納期は2~3ヶ月かかる可能性があります。
短納期でのご検討の場合、【EシャワーⅢ】(ステンレス仕様)をお勧めします。
詳細について気軽にお問い合わせください。

お問い合わせフォームはこちらから

また、FAXでのお見積依頼も承っております。
