断熱(不燃)クリーンルームパネル

断熱(不燃)クリーンルームパネル

断熱パネル内部にはイソシアヌレートフォーム等が注入され、外部からの空気の侵入を遮断し、内部からの空気の流出を防ぎます。
パネル接合面は凹凸嵌合方式となっており、空気が出入り出来ない構造となります。さらにパネルとパネルの目地部分はシリコンコーキング等で塞ぎ完全に密閉した空間にします。

断熱(不燃)クリーンルームパネルの特徴

  • 高い気密性を保持。
  • 施工性が良く、空間を最大限に利用。
  • 吊り天井方式によって、クリーンルーム室内には柱のない独立構造で建設可能。
  • 新設、既設の建物の中に施工可能。

表面材仕様

ホワイト断熱(不燃)クリーンルームパネル

ホワイト

アイボリー断熱(不燃)クリーンルームパネル

アイボリー

ステンレス断熱(不燃)クリーンルームパネル

ステンレス

カラー鋼板(帯電防止)

原板材質 溶融亜鉛メッキ鋼板(JIS G3302)
板厚 0.5mm
塗膜 (表面)ポリエステル系樹脂 2コート・2ベーク
(裏面)ポリエステル系樹脂 1コート・1ベーク
色調 オフライトグレイ(Y21)
マンセルNO. 5.1Y 7.5/1.7

カラー鋼板(抗菌)

原板材質 溶融亜鉛メッキ鋼板(JIS G3302)
板厚 0.5mm
塗膜 (表面)ポリエステル系樹脂 2コート・2ベーク
(裏面)ポリエステル系樹脂 1コート・1ベーク
色調 オフパールグレイ(Y9)
ホワイト(NGN4)
マンセルNO. 8.6Y 8.1/1.8
3.8Y 8.5/0.9

ステンレス

原板材質 ステンレス鋼板(JIS G4305)
板厚 0.5mm、0.8mm
塗膜 (表面)2B仕上
(裏面)エポキシ系樹脂 1コート・1ベーク
表面仕上 2B
HL
No.4

断熱性能

高い気密性と断熱性能によって空調効率を向上させ、優れた省エネ性能を発揮します。

断熱(不燃)クリーンルームパネル

断熱パネルの仕様

仕様 厚さ 42mm
標準900mm
壁パネル最大長さ 6,000mm
天井パネル標準長さ 900mm×2,700mm
重量 11.0kgf ⁄ ㎡
主要部材 表面材 カラー鋼板、ステンレス
芯材 硬質ポリウレタンフォーム
枠材 PS
結合方式 M8×65コーチボルト結合
熱貫流率 断熱性能 0.40kcal ⁄ ㎡・hr・℃
0.46W ⁄ ㎡・K
使用温度範囲 +5℃〜

■使用温度範囲は、参考値です。パネル厚の算定は規模・用途・地域によって異なります。
■熱伝導率(kcal ⁄ ㎡・hr・℃):硬質ポリウレタンフォーム=0.018 スタイロフォーム=0.032採用。

断熱不燃パネルの仕様

仕様 厚さ 42mm
標準900mm
壁パネル最大長さ 6,000mm
天井パネル標準長さ 900mm×2,700mm
重量 11.0kgf ⁄ ㎡
主要部材 表面材 カラー鋼板、ステンレス
芯材 イソシアヌレートフォーム(認定番号 NM-5206)
枠材 PS
結合方式 M8×65コーチボルト結合
熱貫流率 断熱性能 0.42kcal ⁄ ㎡・hr・℃
0.48W ⁄ ㎡・K
使用温度範囲 +5℃〜

■使用温度範囲は、参考値です。パネル厚の算定は規模・用途・地域によって異なります。
■熱伝導率(kcal ⁄ ㎡・hr・℃):硬質ポリウレタンフォーム=0.018 スタイロフォーム=0.032採用。

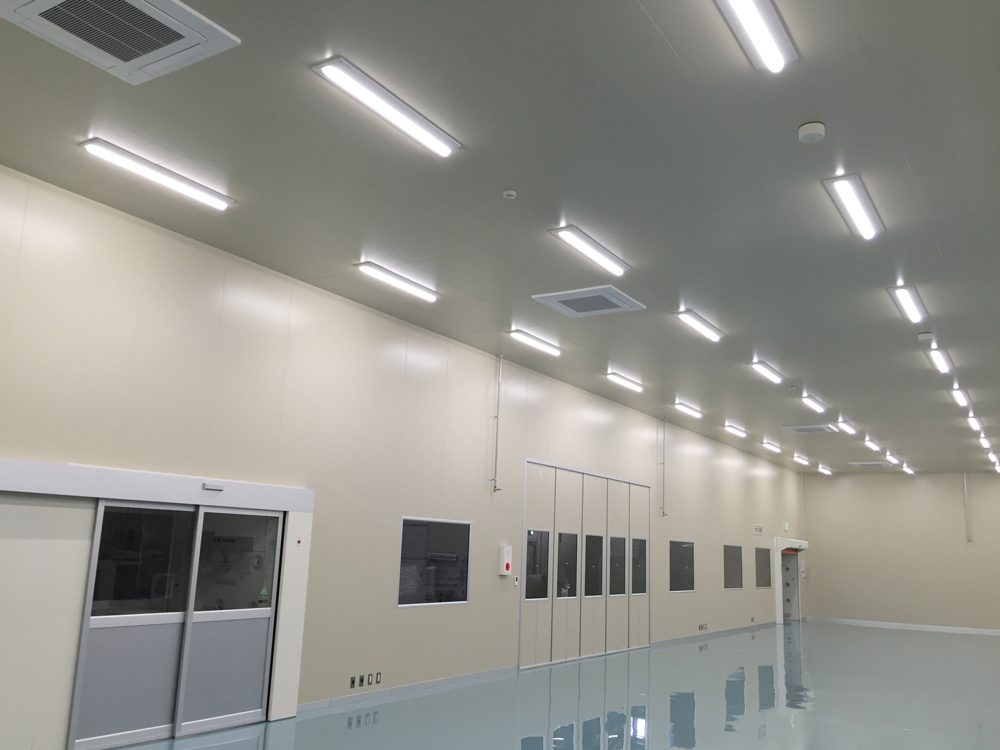

施工例

医薬・製薬

表面に抗菌塗料を含有し、菌の発生を防ぎます。また耐薬品性能によって薬品洗浄にも適応します。

断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル

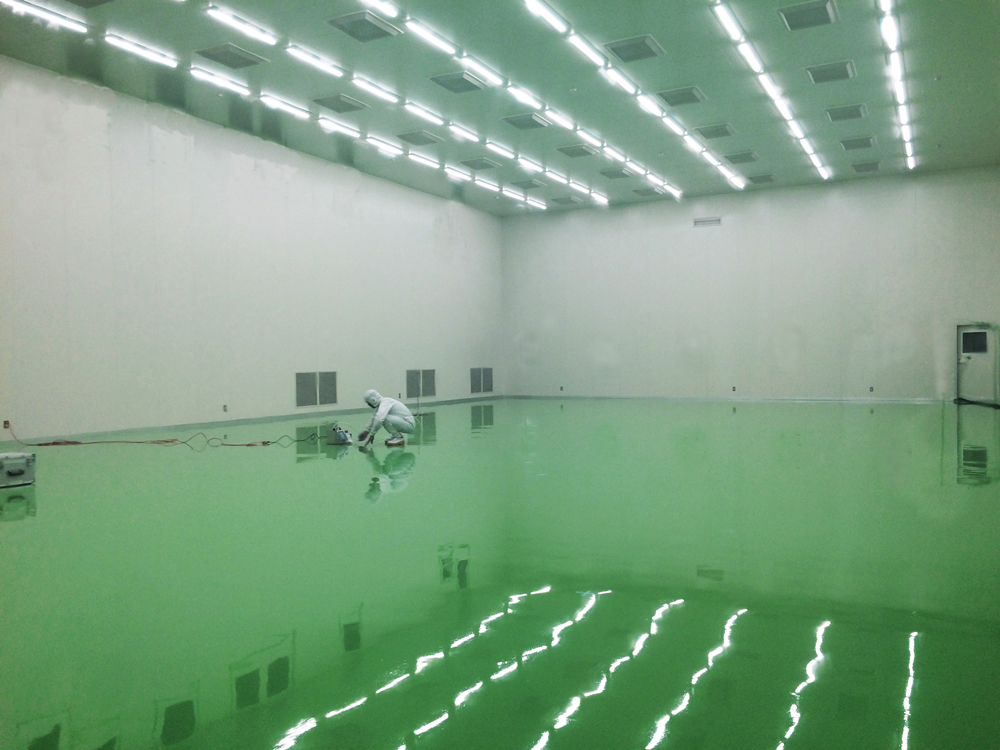

半導体・電子機器・自動車

高清浄度・恒温恒湿に対応する高い気密性と断熱性を有しております。

断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル

光学機器・フィルム

帯電防止仕様にて施工。また加工精度に適した温度域を保つために高い断熱性を備えています。

断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル

機械メーカー

大型装置、特殊実験機器に合わせた仕様にて施工します。帯電防止、抗菌、防水、防音とあらゆる要求に対応します。

断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
断熱不燃クリーンパネル
