Pressure 圧力分布測定システム

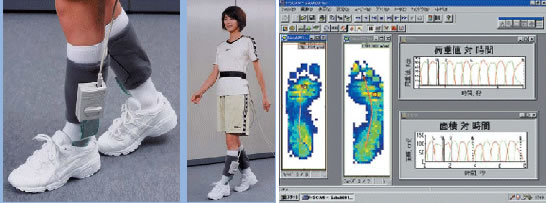

足圧力分布 F-SCANシステム

<体圧分布が目に見える。大面積の圧力分布をリアルタイムに検出!>

■センサーシートは超薄型(約0.15mm)ですので、靴中にも容易にインソールできます。
■多くのセンシングポイント(最大1260)により、実行圧の測定を実現しました。
■センサーシートは足の大きさに合わせて、自由にトリミングできます。
■サンプリング周波数は最大100Hzまで設定できます。
■豊富で使いやすい解析ソフトを用意しました。(ピーク値、重心の軌跡、断面の表示、他)
用 途
靴底板の適合評価 靴の設計
スポーツ、リハビリ等の運動解析 床材等の評価、他
仕 様
センサー厚み
(mm)
分解能
(mm)
マトリックス数 センサー部サイズ
(mm)
測定範囲
(KPa)
0.15 5.08 60行×21列 300×100 300〜3000
1500〜15
50〜500

その他、座圧分布測定システム(Big-Matシステム)、ソケット内圧分布測定システム(SOCKETシステム)等も用意しています。
