高さ8mの大型クリーンルーム設計施工！
防塵用クリーンルームで異物混入防止

お客様のお困りごと　　KE-47

電子部品業界のお客様の事例です。工場の移転に伴い新たな防塵用クリーンルームを検討されていました。（電子部品の組み立て・組付け工程、検査工程）

お客様の抱える課題

クリーンルーム内に天井クレーンを取り付けるため、大型の重量物を運搬できるスペースを確保したい。（クリーンルームの高さ8,000mm指定。）
クリーンルームの仕様は、清浄度クラス100,000の陽圧。組み立て完了後に製品の品質を保持するため、温度管理を行いたい。
できるだけ低コスト・短納期で施工を希望

蒲田工業からのご提案内容

解決のポイント

床置きクリーンパッケージ（床置型FFU）を3台納入。空調の配管・ダクト工事などの付帯工事を省きコストを安く抑えて短納期で対応。
天井クレーンを設置するため、断熱不燃パネルを使用して高さ8,000mmを確保。断熱不燃パネルは気密性が高く、断熱性能を高めます。その効果によって、空調機の効率を高める目的もありました。吊り天井方式ではなく自立式クリーンルームのため、周囲を鉄骨枠組みにて補強しました。（鉄骨架台と筋交いにて強度を確保する方式を採用。）
エアシャワーを設置
クリーンルーム内に搬出・搬入の大型シャッターが取り付いているため、異物が混入しやすい作業環境でしたが、クリーンルーム内を陽圧にすることで異物混入対策を実現しました。

防塵用クリーンルームのイメージ図

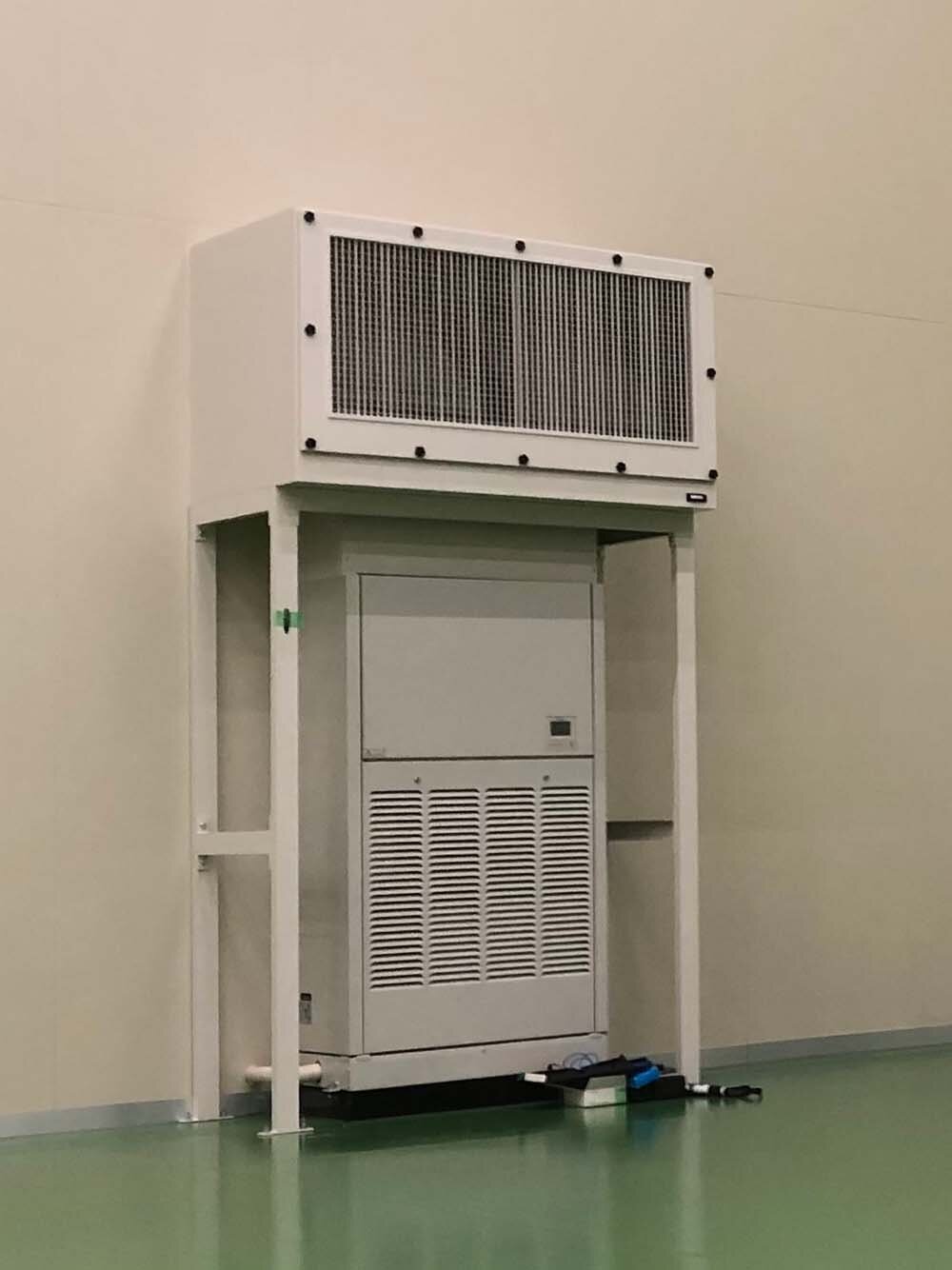

床置きクリーンパッケージ

床置きクリーンパッケージのイメージ図

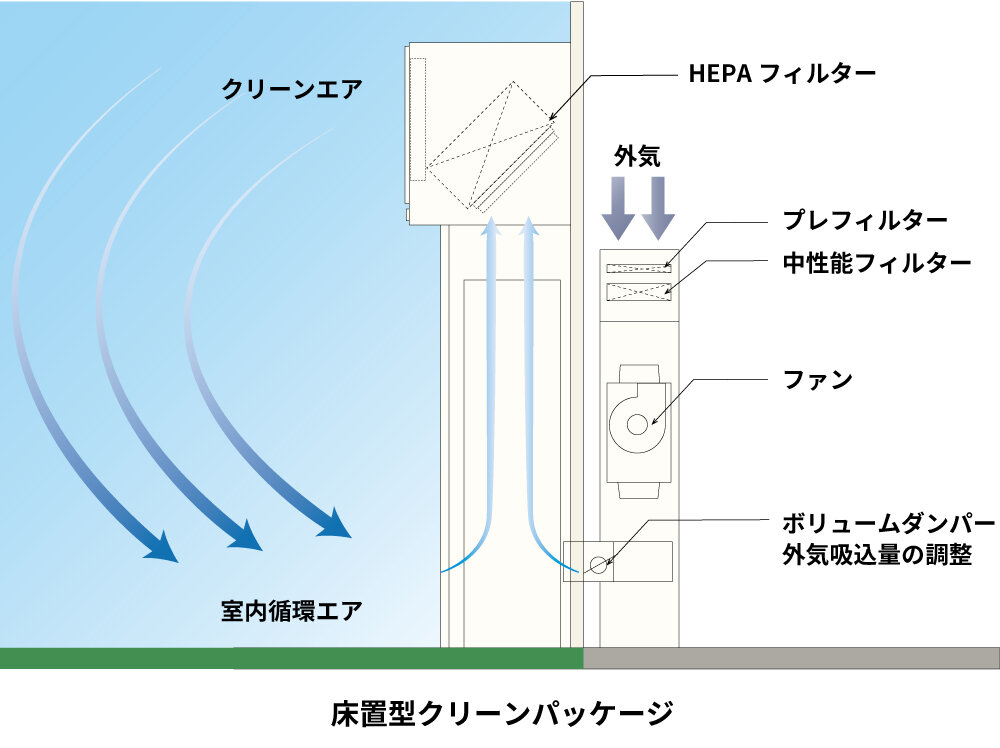

床置きクリーンパッケージの空気の流れ

解決した内容、お客様の声

お客様のご要望通りの清浄度クラス基準をクリアしたことで、製品の納入先からも高評価を得られた、とお客様から感想をお寄せいただけました。また、組み立て検査工程における導電性チリやほこりなど微小異物混入の防止を徹底したことで製品の品質を向上させることもできました。

蒲田工業がご提供できる価値

蒲田工業は、クリーンルーム・ブースの設計施工に伴う、空調ダクト・機械設置・配管・電気・内装（床・天井・壁）などの付帯工事まで一括施工でのご提案が可能です。新規施工または、移設や改修などの大規模工事においてご検討の方は是非一度ご相談いただければ幸いです。豊富な施工実績のノウハウを生かした最適なクリーン環境をご提供致します。
