既存建屋の制約下で、重量機器にも対応したクリーンルームを構築

お客様のお困りごと　　KE-63

お客様より、既存建屋の一部を改修し、清浄度クラス100(Class 5)のクリーンルームを構築したいというご相談をいただきました。
一方で、建屋構造上の制約により設置スペースに限りがあり、さらに１tを超える重量機器の設置や、使用可能な電気量の制限にも対応する必要がありました。

お客様の抱える課題

建物の強度上の制約により門型鉄骨内での構築が前提となっており、天井懐および床下スペースにも制限があった。
クリーンルーム内に1tを超える重量機器の設置が計画されており、床耐荷重の確保および局所荷重への対策が必要だった。
既設設備の制約により使用可能な電力量が限定される中で、クリーン環境を維持するための空調設計が求められた。また同時に、省エネにも配慮した計画が必要とされた。
生産設備用の制御盤を含む電気工事と、建築・設備・電気工事全体の工程調整を一元的に進める必要があった。

蒲田工業からのご提案内容

システム天井およびフリーアクセスフロアを採用した清浄度クラス100(Class 5)のクリーンルーム仕様をご提案いたしました。天井懐・床下の必要最小寸法を事前に整理し、門型鉄骨内に無理なく納まるレイアウトを設計しました。また、重量機器の設置位置を事前に確認し、荷重が集中する箇所には高強度の床パネルを採用することで、安全性に配慮した床構成としました。空調面では、使用可能な電力量の制限を踏まえ、夜間・休日は負荷率50％で運転できる省エネ運転が可能なシステムを構築しました。
さらに、ドラフトチャンバーの排気風量に応じて給気量を自動調整する連動制御を導入し、限られた電力量の中でも安定したクリーン環境を維持できる設計としました。加えて、生産設備用の制御盤工事を含め、建築・設備・電気工事をワンストップで対応。別途業者との工程調整も蒲田工業が主導し、全体を見通した施工管理を行いました。

解決のポイント

高清浄度クリーンルーム仕様の採用
システム天井およびフリーアクセスフロア仕様のクリーンルームをご提案。天井懐・床下の必要最小寸法を事前に整理することで、門型鉄骨内に納まるレイアウトを実現しました。
重量機器に対応したフリーアクセスフロアの採用
重量機器の設置位置を事前に確認し、荷重が集中する箇所に高強度床パネルを採用することで、１tを超える重量機器にも対応できる床仕様としました。
電力量制限を考慮した省エネ空調設計
夜間や休日は負荷率を50％に抑えた省エネ運転とし、ドラフトチャンバーの排気風量に応じて給気量を自動で調整する連動制御を採用しました。これにより、限られた電力量の中でも安定したクリーン環境を維持できるようにしました。
建築・設備・電気工事の一括対応
生産設備用の制御盤工事を含め、建築・設備・電気をワンストップで対応。複数業者間の工程調整を一元化し、スムーズな工事進行を実現。

施工写真

施工前

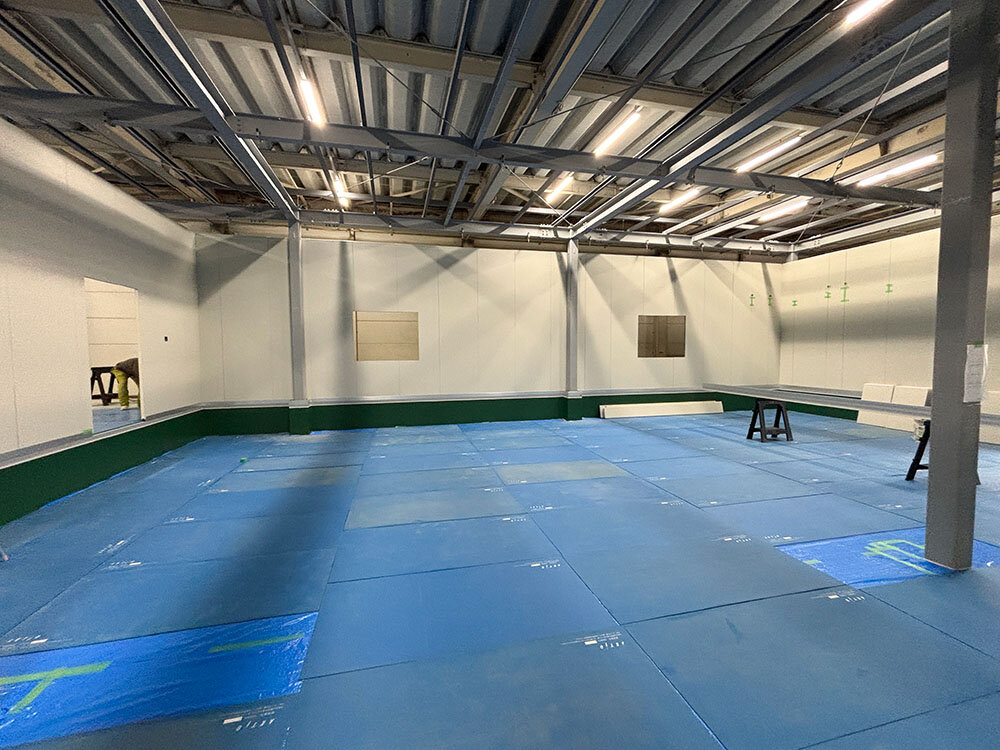

クリーンルーム施工前

施工後クリーンルーム（高清浄度クラス100）

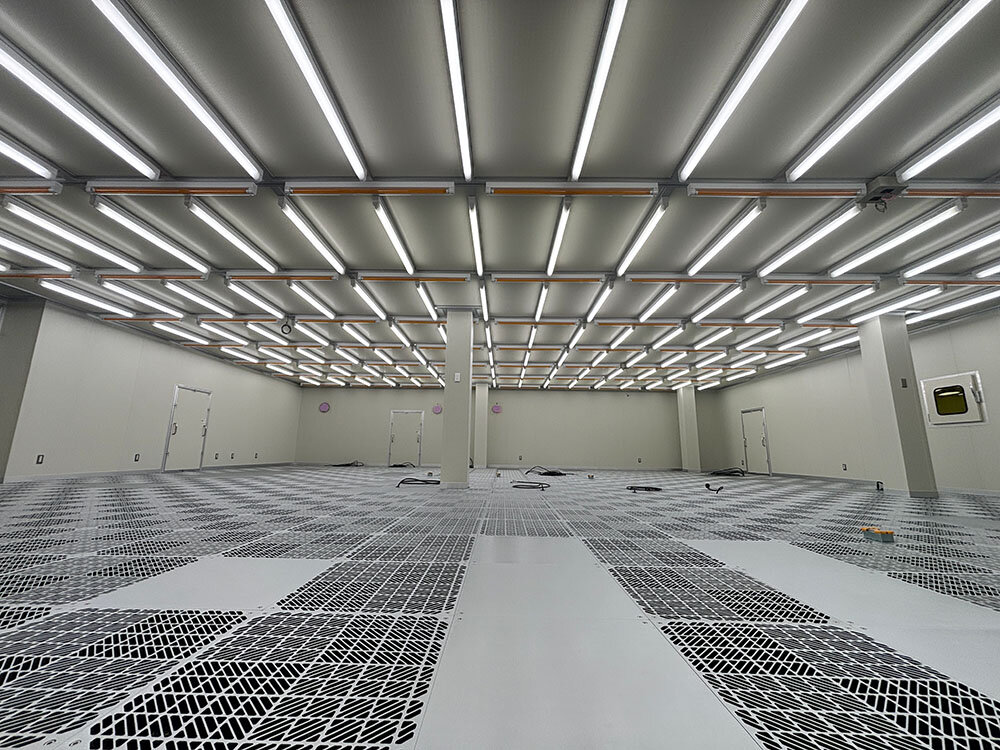

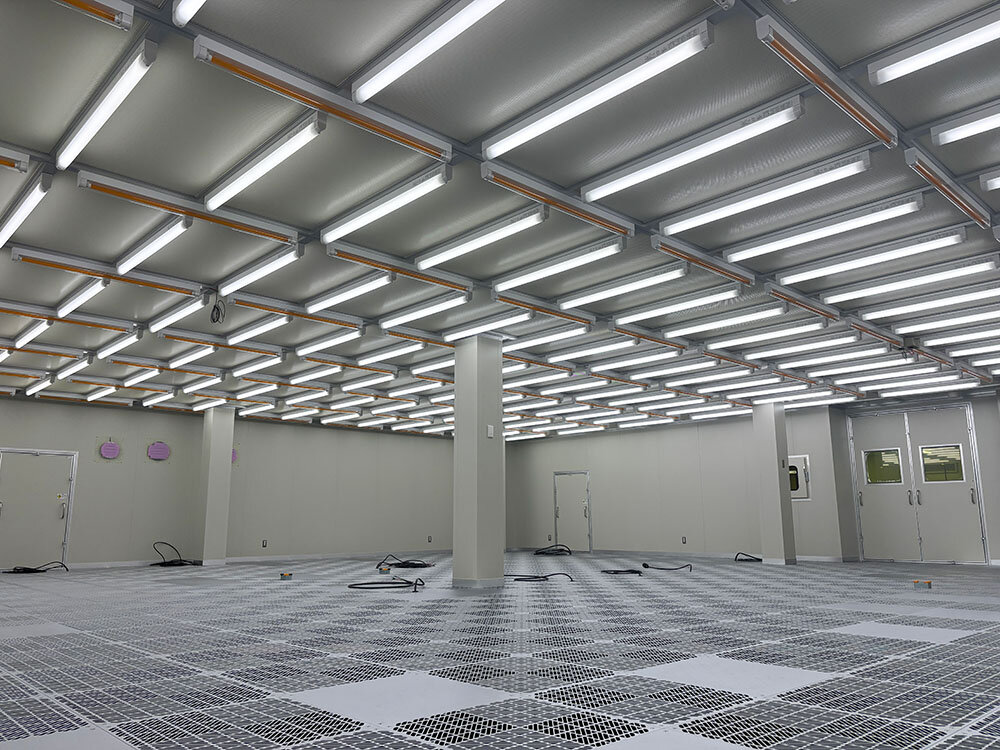

クリーンルーム施工後（高清浄度クラス100）

施工後クリーンルーム（清浄度クラス10,000）

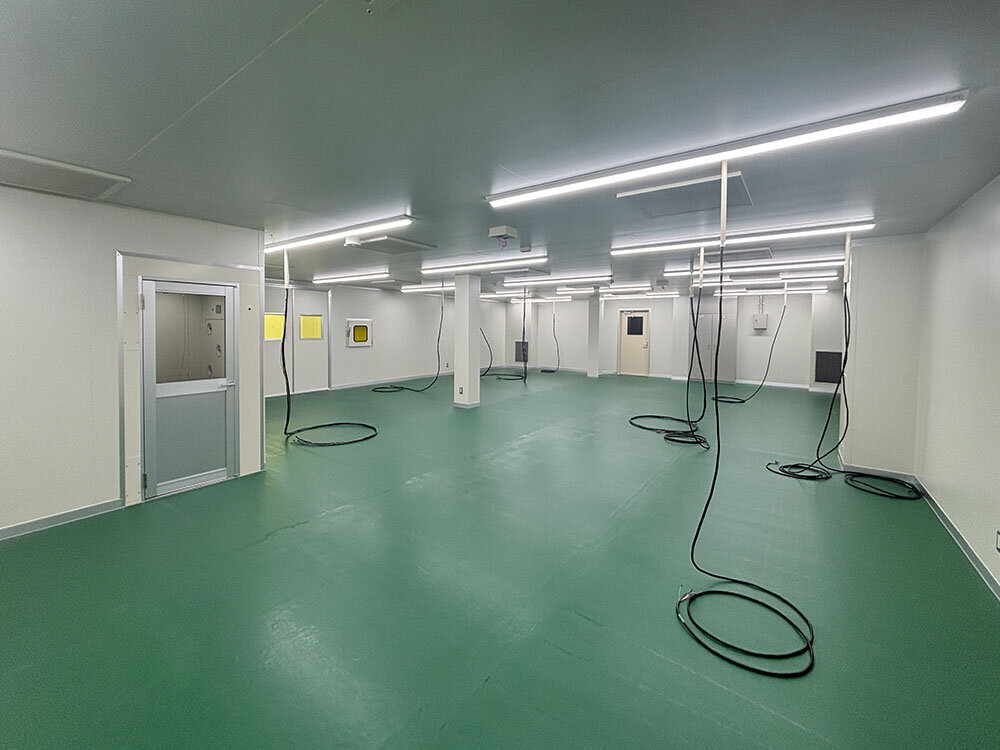

クリーンルーム施工後（清浄度クラス10,000）

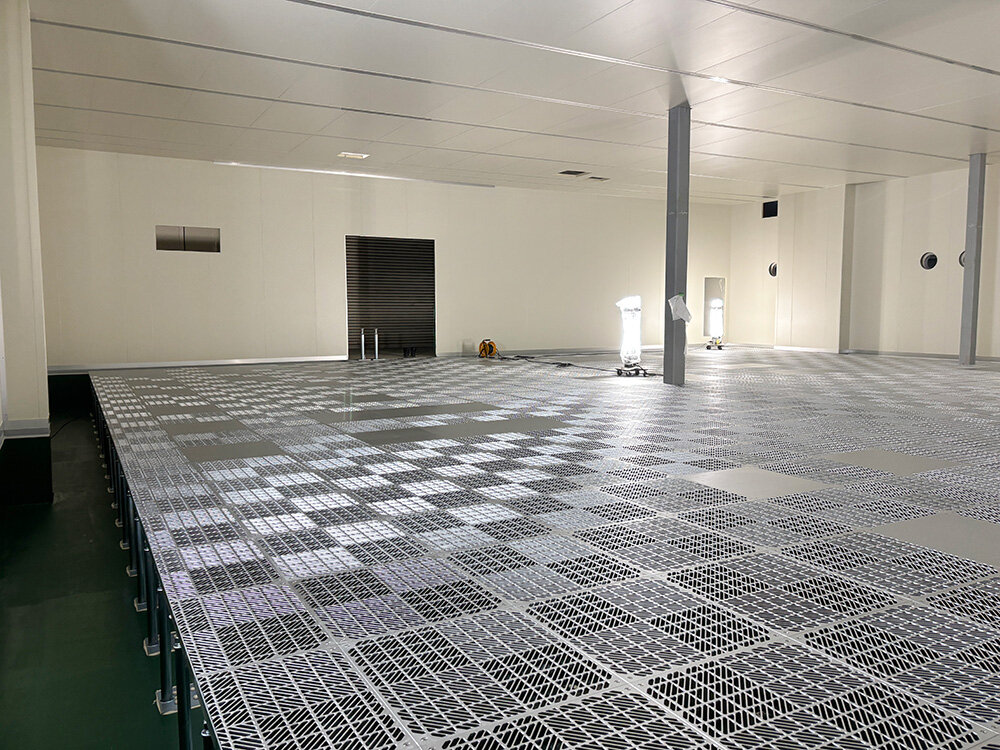

フリーアクセスフロア（グレーチング工事）

FIX窓

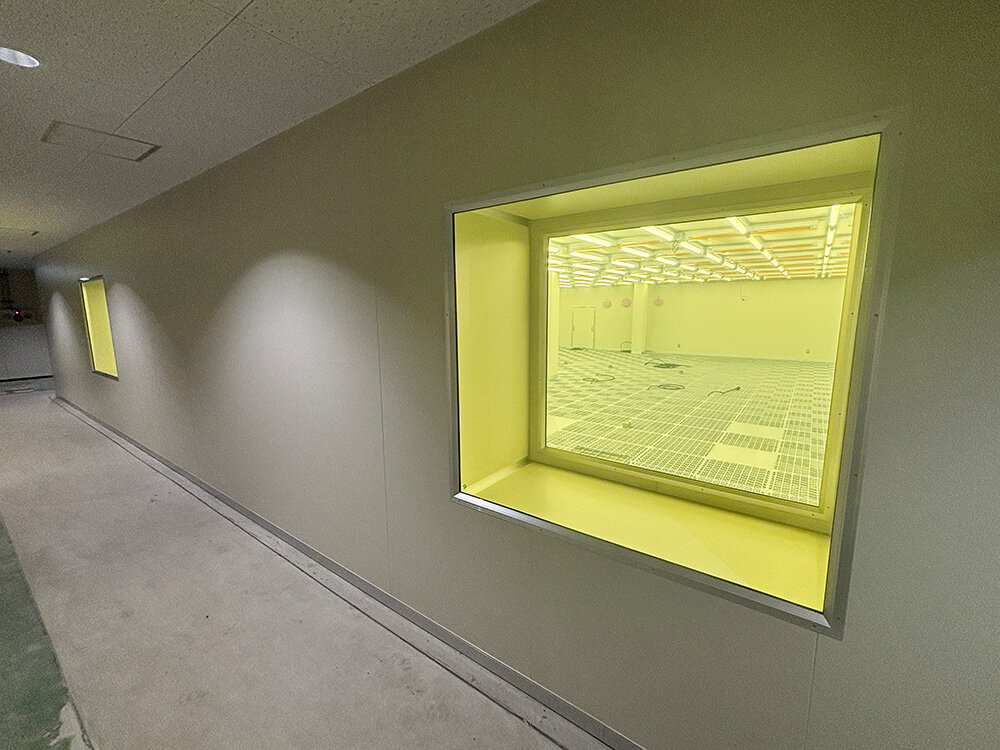

クリーンルーム施工の外観

解決した内容

建屋制約のある条件下でもクリーンルームの構築を実現し、1tを超える重量機器にも対応可能な安全設計を確立しました。また、電力制限下においても安定したクリーン環境を維持できる運用設計を行うとともに、複数業者間の工程調整を一元化することで、長期工事においてもスムーズな工事管理を実現しました。

お客様の声

「会社としても高清浄度クリーンルームの導入は初めてでしたが、さまざまな無理難題に対応していただき、立派なクリーンルームを構築することができました。 4ヶ月という長期工事でしたが、別途業者との連携や工程調整まで対応していただき、大変助かりました。」

蒲田工業がご提供できる価値

蒲田工業では、既存建屋の制約条件を踏まえたクリーンルーム設計施工に対応しています。天井内や床下スペースの制限、重量機器への対応、電力制約を踏まえた空調設計、さらに建築・設備・電気を含めた全体調整まで、一貫してご相談いただけます。新築からだけでなく、既存建屋の改修・増築でクリーン環境を再構築したい場合も、お客様の建屋に最適な条件のもと内装工事、空調設備工事、電気工事から設計施工までワンストップで対応いたします。
