Leak Testing Coupler 気密検査カプラー・マルチジョイント

生産工程上溶接部、接続部からの漏れを検知するための検査カプラーを製作いたします!

気密検査カプラー

蒲田工業は生産工程上溶接部、接続部からの漏れを検知するための検査カプラーを設計製作します。

1. ワンタッチで接続できる気密検査機器です
2. ワーク形状と検査条件に合わせて一品一様の製品を設計・製作!
3. 1個から製作可能!
4. ヒューマンエラーをなくし安全確実に検査ができるカプラーです

ラインナップ

AB型(ボールロックワンタッチカプラー)
特長 ボールによるロック方式で傾ぎのないロック構造
ワーク形状 バルジパイプ、スプールパイプ、フューエルパイプ、拡管、ビートパイプ、バルジ(Oリング溝付き)、六角ユニオン、その他特殊形状パイプ
主な用途 エンジン燃焼試験・自動車部品・銅配管の気密検査

CB型(ワンタッチコレットジョイント)
特長 圧力が高い検査ワークに対してキズをつけにくい構造
ワーク形状 フレアーパイプ、ビードパイプ、タケノコニップル、ホースニップル、バルジ(Oリング溝付き)、六角ユニオン、拡管、その他特殊形状パイプ
主な用途 自動車部品・銅配管の気密検査


FC型(ワンタッチおねじジョイント)
特長 おねじをワンタッチでクランプする
ワーク形状 おねじ、管用テーパねじ、管用平行ねじ、メートルねじ、ユニファイねじ
主な用途 冷媒充填、配管・熱交換器・圧縮機の気密検査、給湯器・エコキュート給水検査、エアコン配管漏れ検査


FD型(ワンタッチめねじジョイント)
特長 めねじをワンタッチでクランプする
ワーク形状 めねじ、管用テーパねじ、管用平行ねじ、メートルねじ、ユニファイねじ
主な用途 エンジン燃焼・自動車部品・トランスミッション(CVT)の気密検査、エアコン配管漏れ検査、ATFの注入・気密検査、CVT


BB型(ワンタッチアームジョイント)
特長 ワークに横方向から挿入して同時にロック・シールができる
ワーク形状 ランジ・アイジョイント・コネクターA・コネクターB、六角ユニオン
主な用途 カーエアコン部品・熱交換器・ホース金具の気密検査


GB型(爪式ワンタッチカプラー)
特長 ワークに横方向から挿入して同時にロック・シールができる
ワーク形状 コネクターB、メスコネクター、メスフランジ
主な用途 カーエアコン配管・ホース、金具・熱交換器の気密検査、フランジ付配管の気密検査


御見積のご依頼とご注文

気密検査カプラー問合せシートのダウンロードはこちら
PDF Download

エンジン燃焼・気密検査用

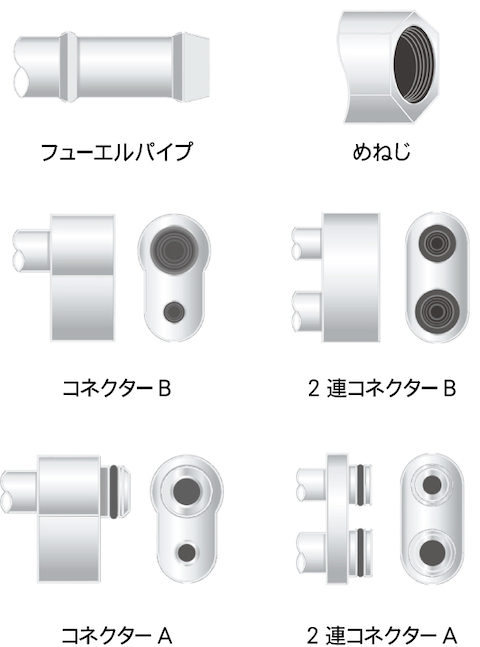

燃料・冷却などのパイプ形状、カーエアコン用部品の形状

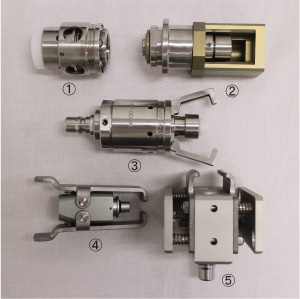

パワートレイン用シール治具

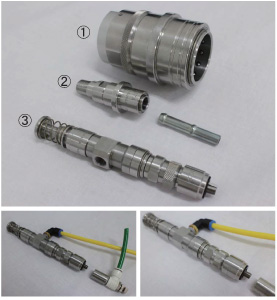

製品名① AH型:ボールロックカプラー
② AHV型:バルブ付きボールロックカプラー
③ FD型:ワンタッチめねじジョイント

カーエアコン用シール治具

製品名 ① AB型:ボールロックワンタッチカプラー
② BB型:ワンタッチアームジョイント
③ GB型:爪式ワンタッチカプラー
④ DB型:クリップ式
⑤ EA型:平行チャック式ワーク

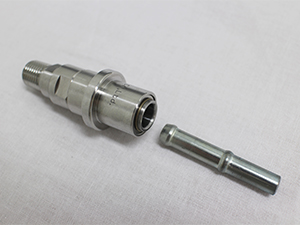

燃料用バルブ付きボールジョイント

製品名 AHV型:バルブ付きボールロックカプラー

御見積のご依頼とご注文

気密検査カプラー問合せシートのダウンロードはこちら
PDF Download

エアコン冷媒チャージ、配管・熱交換器・圧縮機気密検査用

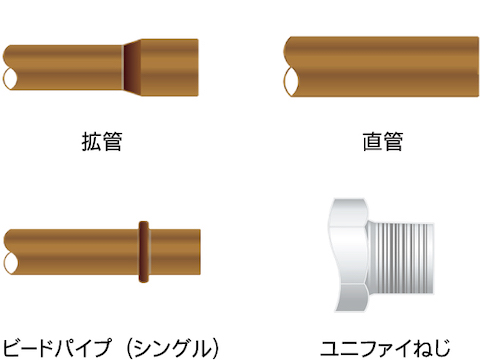

エアコン部品などの端末パイプ・ユニファイねじの形状

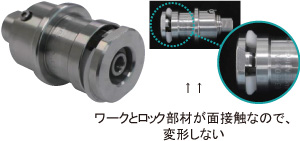

AD型(ボールロックワンタッチカプラー)

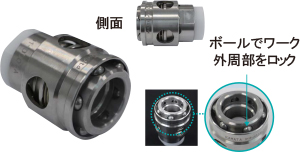

特長 ワーク外周部をボールでロックする傾ぎのない構造
ワーク形状 拡管

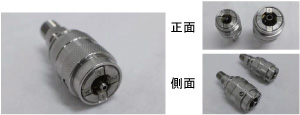

CB型(ワンタッチコレットジョイント)
特長 ワーク外周部をコレットでロックする傾ぎのない構造
ワーク形状 フレアーパイプ、ビードパイプ、タケノコニップル、ホースニップル、バルジ(Oリング溝付き)、六角ユニオン、拡管、その他特殊形状パイプ


IA型(レバー式内周シール)

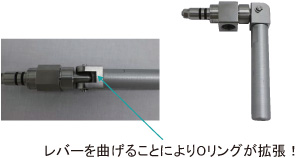

特長 レバー操作だけでワークへキズつけることなくシール出来ます
ワーク形状 外径規制の厳しいワークやロックが困難なワーク形状(例;直管・おねじ・穴形状etc)、バルジパイプ、フレアーパイプ


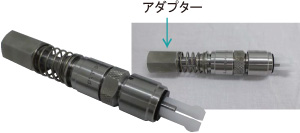

CD型(ワンタッチ内面ジョイント)
特長 アダプターを押し付けるだけで樹脂製コレットが開いてロックします
ワーク形状 ひも出し付きパイプ、その他特殊形状パイプ


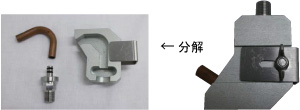

BA型(アームジョイント)
特長 ワークの曲げ角度に合わせたアームで端末直管部をシール
ワーク形状 フランジ、端末直管曲げパイプ


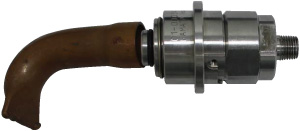

AF型(ボールロックワンタッチカプラー)
特長 直管の外周をボールでロック
ワーク形状 直管、縮管


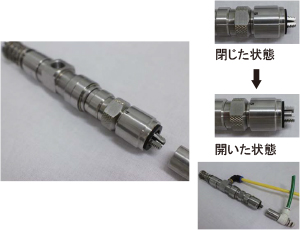

FC型(ワンタッチおねじジョイント)
特長 冷媒チャージ後にスリーブを引くだけで離脱出来ます
ワーク形状 おねじ、管用テーパねじ、管用平行ねじ、メートルねじ、ユニファイねじ


御見積のご依頼とご注文

気密検査カプラー問合せシートのダウンロードはこちら PDF Download

取扱上の注意事項

・接続後はワークがしっかり装着しているかをご確認ください。
・加圧状態での脱着は危険ですので行わないでください。万が一脱着が必要な場合は、弊社までご相談ください。
・安全にご使用いただくため、接続前にバリやカエリ、変形のないことをご確認の上ご使用ください。
・カプラーシール面に異物が付着している際は、洗浄を行ってください。
・カプラーの部品に使用しているパッキンやOリングは消耗品ですので定期的な交換が必要になります。万が一長期間ご使用し続けてしまうとエア漏れや水漏れなどの漏れの原因になります。
・安全に気密検査カプラーをご使用いただくため定期的にメンテナンスをお願いします。メンテナンスにつきましては必要に応じて弊社で承っておりますが、場合に応じてお客様ご自身で行うことも可能です。メンテナンスの際はカプラー図面をご参照の上、分解、組立を行ってください。万が一組み立て方法を誤ってしまった場合、使用する際に加圧でカプラーが分離してしまう危険性がありますのでご注意ください。
・メンテナンス後は必ず数回リークテストを行い、ご使用における問題がないことをご確認の上ご使用ください。
