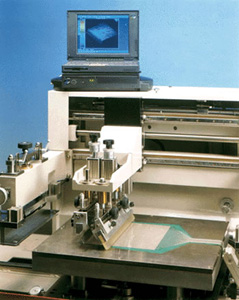

スクリーン印刷圧力分布 測定システム
＜圧力情報をコンピュータ画面に表示動作中のスキージ圧の測定にチャレンジ！＞
アイ・スキャン I-SCAN
特 長
・フィルム状のシートを利用しているため、センサーが0.1mmと極めて薄くなっています。
・センシングポイントが1936点あり（10×10は100点）、対象物の大きさに合わせて高密度な測定が可能です。
・柔軟性に富み、どのような対象物にも装着できます。
・高速データ処理で、リアルタイムに測定できます。
・特殊パターンでの形成も可能です。
用 途
・動作中のスキージ圧の測定
・プレス圧力分布の解析
・各種ローラー間の圧力測定
・ロボット用触覚センサ
・おむつのギャザー圧測定
・液晶パネル
| 呼称 | 分解能 | マトリックス数 | センサー部サイズ(mm) |
| 100 | 2.54 | 44×44 | 112×112 |
| 150 | 3.75 | 44×44 | 165×165 |
| 210 | 5.4 | 44×44 | 238×238 |
ビッグ・マット BIG-MAT
特 長
・従来、非常に困難であった、大面積での圧力分布の測定が可能となりました。
・センシングポイントはタクタイルセンサシリーズの中で最も多い2064点を持ち高密度な測定が可能です。
・センサーシートは、用途に応じて保護材を貼付したタイプもあります。
・柔軟性に富み、どのような対象物にも装着可能です。
・高速データ処理で、リアルタイムに測定できます。
・特殊パターンでの形成も可能です。
用 途
・動作中のスキージ圧の測定
・プレス圧力分布の解析
・各種椅子の設計
・ベッドの面圧測定
| 分解能 | マトリックス数 | センサー部サイズ(mm) |
| 10 | 44×48 | 440×480 |

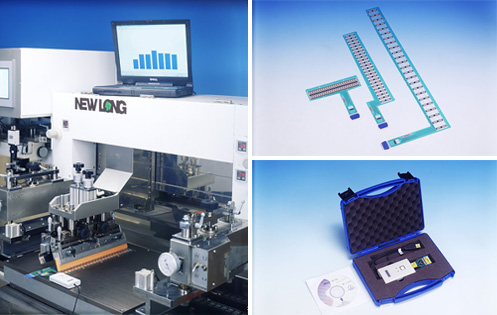

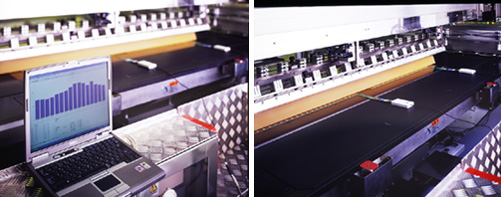

スキージバランス測定機
＜スキージバランスの確認に機能を限定したSBテスター、 荷重測定・面圧バラツキなどを測定できるSBメジャーの2タイプがあります。＞
SBテスター
SBメジャー
特 長
・本体2台までをPCに接続可能、大型スクリーン印刷機にも対応（＊SBﾒｼﾞｬｰ2台必要）
・面内バラツキの測定が容易（SBメジャー）
・専用冶具を用いたキャリブレーションにより、荷重をKgf/cmまたはN/cmでの測定も可能（SBメジャー）
・小型で軽量（本体約80g）、また専用電源が不要（PCより供給）
・スキージバランスがリアルタイムに表示
・データの保存や出力が可能
用 途
・スキージバランス調整
・印刷条件の管理
・印圧測定（SBメジャーのみ）など
| 分解能 | 8ビット |
| サンプリング速度 | 約200Hz （5msec) |
| サイズ | 幅50mm×奥行90mm |
| ケーブル長さ | 約60mm |
| 重量 | 約80g |
| 電源 | USBバスパワー |
| 使用環境 | -10～70℃ |
| PCへの接続台数 | SBメジャー 2台 SBテスター 1台 |
センサー仕様
| サイズ | S | M | L |
| 全長 | 164.5mm | 91mm | 216mm |
| 全幅 | 178mm | 426mm | 600mm |
| 厚さ | 0.25mm | ← | ← |
| マトリックス | 有効1×8 | ← | ← |
| 感圧幅 | 168mm | 336mm | 600mm |
| 感度 | 1Kgf/cm² | ← | ← |
| 感度分布 | ±10%以下 | ← | ← |
ハンドプリンター
特 長
・研究開発用の手刷りスクリーン印刷機です。
・実験台、作業代の上に設置して手軽に印刷が出来ます
| 装置寸法 | 350w×450d×420h mm |
| 印刷寸法 | 150×150mm |
| スクリーン枠 | 320×320×16.5mm |
| 枠開閉量 | 45度 |
| 枠高さ調整 | 0～5mm |
| 重量 | 16kg |
| テーブル調整機構付き | |
| 簡易ポンプが付属しています | |
| 量産機には別装置をお薦め致します | |
詳しくは、お気軽にお問い合わせ下さい。
蒲田工業株式会社 システム開発課
販売元：ニューロング精密工業株式会社
〒141-0022 東京都品川区東五反田3-21-5 TEL.03-3473-1155(代表) FAX.03-3473-5055
